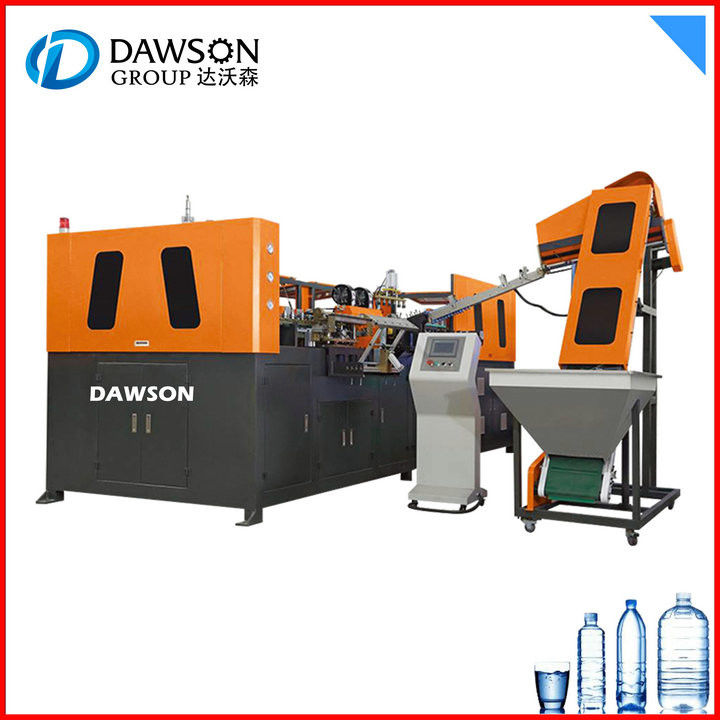

Maszyna do rozdmuchiwania butelek PET
!!WYSOKA PRĘDKOŚĆ !!
Maszyna do rozdmuchiwania butelek wody YCQ z 2 ~ 8 wnękami jest specjalnie zaprojektowany do produkcji butelek na wodę, butelek PET z wysoką temperaturąodporność na gorące opakowanie, takie jak sok i herbata.Przyjmuje wielokrotne dmuchanie, aby zmniejszyć naprężenia szczątkowe, ponieważ kształtowana butelka ma niewielki skurcz podczas napełniania na gorąco.
Ponadto krystalizacja różni się w zależności od konstrukcji formy, w wyniku czego wyprodukowana butelka PET może wytrzymać temperaturę powyżej 90°C w zależności od rodzaju materiału PET o różnej szybkości krystalizacji.Tryb nadmuchiwania szyjki w górę chroni preformę butelki przed uszkodzeniem podczas wydmuchiwania i zapewnia stabilną pracę.Dzięki wysokiej wytrzymałości, dobrej przezroczystości i niskim kosztom produkcji, obfitym zasobom materiałowym, YCQ odgrywa dużą rolę na rynku opakowań do napełniania na gorąco.
Parametr techniczny
Automatyczna maszyna typu
Model | Przedmiot | YCQ-2 | YCQ-4 | YCQ-6 | YCQ-8 |
Wydajność | Zależy od projektu butelki | 2400-3000 szt./godz | 3500-4500 szt./godz | 5500-6500 szt./godz | 8000-9000 szt./godz |
Rodzaj produktu | Tom | 0,1-2,0 l | 0,1-2,0 l | 0,1-2,0 l | 0,1-2,0 l |
Średnica korpusu | ≤100 mm | ≤100 mm | ≤100 mm | ≤100 mm | |
Wzrost | ≤310 mm | ≤310 mm | ≤330mm | ≤330mm | |
Średnica szyi | ≤38mm | ≤38mm | ≤38mm | ≤38mm | |
Pleśń | Wgłębienie | 2 | 4 | 6 | |
Grubość formy | 240 mm | 240 mm | 240 mm | 240 mm | |
Objętość formy | 260*240*370mm | 510*240*360mm | 640*240*360mm | 640*240*360mm | |
Główna moc maszyny | Moc źródła elektrycznego | 380 V/220 V 50/60 HZ | 380 V/220 V 50/60 HZ | 380 V/220 V 50/60 HZ | 380V/220V 560/60Hz |
3-fazowy | 3-fazowy | 3-fazowy | 3-fazowy | ||
Moc znamionowa | 25kw | 49kw | 73kw | 97kw | |
Naprawdę używaj mocy | 6,5kw | 13kw | 25kw | ||
Układ powietrzny | Kompresor HP | 1,6m³/min3,0Mpa | 3,0 m³/min 3,0 MPa | 6,0 m³/min3,0 MPa | 6,0 m³/min3,0 MPa |
Sprężarka powietrza LP | 1,0m³/min1,0Mpa | 1,6m³/min1,0Mpa | 2,0 m³/min1,0 MPa | 23,0 m³/min1,0 MPa | |
Zbiornik powietrza | 0,6 m³3,0 MPa | 0,6 m³3,0 MPa | 1,0 m³3,0 MPa | 1,0 m³3,0 MPa | |
Osuszacz powietrza | 1,0 m³/min3,0 MPa | 2,0 m³/min3,0 MPa | 6,0 m³/min3,0 MPa | 6,0 m³/min3,0 MPa | |
Woda chłodząca | Agregat wody | 3 KM | 3 KM | 5 KM | 8 KM |
Maszyna | Rozmiar (dł. * szer. * wys.) | 1900*1280*1930mm | 1900*1860*1930mm | 4100*1400*1800mm | 4100*2200*1800mm |
Waga | 2000 kg | 3600kg | 4200kg | 5800 kg | |
Rozszyfrowywacz preform | Rozmiar (dł. * szer. * wys.) | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm |
Waga | 500 kg | 500 kg | 500 kg | 500 kg |
JEDNOSTKA | YCQ-12 | YCQ-8 | YCQ-1500 | YCQ-1-20 | ||
Wydajność teoretyczna | Szt./godz | 500 | 900 | 1800 | 90 | |
Produkt | Tom | Ł | 5.0 | 2.0 | 2.0 | 20 |
Maks.wzrost | mm | 360 | 360 | 360 | 550 | |
Maks.średnica | mm | 120 | 105 | 105 | 300 | |
Pleśń | Liczba wnęk | / | 1 | 2 | 4 | 1 |
Wymiar piate formy (L * H) | mm | 490*470 | 490*405 | 490*405 | 620*620 | |
Grubość formy | mm | 250 | 220 | 220 | 380 | |
Skok otwarcia formy | mm | 220 | 180 | 180 | 380 | |
Elektryczny | Moc | / | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ |
Całkowita moc | KW | 11 | 11 | 21 | 36 | |
Moc grzewcza | KW | 10 | 10 | 20 | 37 | |
Maszyna | Główny wymiar korpusu (L * W * H) | m | 1,5*0,65*2,0 | 1,5*0,65*2,0 | 1,5*0,65*2,0 | 2,1*0,75*1,6 |
Główny ciężar ciała | kg | 600 | 550 | 550 | 900 | |
Podgrzewacz (L * W * H) | m | 1,5*0,65*1,5 | 1,4*0,65*1,5 | 1,8*0,65*1,5 | 2,7*0,7*1,6 |
Funkcje maszyny
A. Stabilna wydajność dzięki zaawansowanemu sterownikowi PLC.
B. Automatyczne przenoszenie preform za pomocą przenośnika.
C. Silna przenikalność oraz dobra i szybka dystrybucja ciepła poprzez jednoczesne obracanie się butelek w szynach w podgrzewaczu na podczerwień.
D. Duża możliwość regulacji umożliwiająca podgrzewanie preform w kształtach poprzez regulację długości tuby świetlnej i płyty odblaskowej w obszarze podgrzewacza oraz temperatury wiecznej w podgrzewaczu za pomocą automatycznego aparatu termostatycznego.
E. Wysokie bezpieczeństwo dzięki automatycznej blokadzie bezpieczeństwa w każdym działaniu mechanicznym, co sprawi, że procedury przejdą w stan bezpieczeństwa w przypadku awarii określonej procedury.
F. Brak zanieczyszczeń i niski poziom hałasu z cylindrem pneumatycznym do napędzania akcji zamiast pompy olejowej.
G. Zadowolenie z różnych ciśnień atmosferycznych dla wdmuchiwania i działania mechanicznego poprzez podzielenie wdmuchiwania i działania na trzy części na wykresie ciśnienia powietrza maszyny.
H. Silna siła zacisku z wysokim ciśnieniem i podwójnymi korbami do blokowania formy.
I. Dwa sposoby obsługi: automatyczny i ręczny.
J. Bezpieczna, niezawodna i unikalna konstrukcja położenia zaworu, aby ułatwić zrozumienie wykresu ciśnienia powietrza w maszynie.
K. Niski koszt, wysoka wydajność, łatwa obsługa, łatwa konserwacja itp. Z automatycznym procesem technologicznym.
L. Unika się zanieczyszczenia korpusu butelki.
M. Idealny efekt schładzania z systemem chłodzenia.
N. Łatwa instalacja i uruchomienie.
O. Niski wskaźnik odrzucenia: mniej niż 0,3 procent.
Części maszyny
Cylinder dmuchawy | Festo | Niemcy |
Formowanie cylindra zamykającego i otwierającego | Festo | Niemcy |
Wartość | Festo | Niemcy |
Cylinder obrotowy | SMC | Japonia |
PLC | Mitsubishi | Japonia |
Ekran dotykowy | Hitech | Tajwan |
Przełącznik | Omron | Japonia |
Nasze usługi
Usługa instalacji
Po zakończeniu warunków przygotowawczych nasz szybki i profesjonalny zespół inżynierów serwisu posprzedażowego uda się do fabryki, aby zainstalować maszynę, przekazać instrukcję obsługi i przeszkolić pracownika, dopóki nie będzie mógł dobrze obsługiwać maszyny.
Przykładowa usługa
1. Możemy wysłać ci wideo z uruchomioną maszyną.
2. Zapraszamy do odwiedzenia naszej fabryki i zobaczenia działającej maszyny.
Dostosowana usługa
1. Możemy zaprojektować maszyny zgodnie z Twoimi wymaganiami (materiał, moc, typ napełniania, rodzaje butelek itd.), Jednocześnie damy Ci naszą profesjonalną sugestię, jak wiesz, byliśmy w tym branży od wielu lat.
Serwis pogwarancyjny
1. Dostarczymy maszynę i dostarczymy list przewozowy na czas, aby upewnić się, że możesz szybko dostać maszynę
2. Po zakończeniu warunków przygotowawczych nasz szybki i profesjonalny zespół inżynierów obsługi posprzedażnej uda się do fabryki, aby zainstalować maszynę, przekazać instrukcję obsługi i przeszkolić pracownika, dopóki nie będzie mógł dobrze obsługiwać maszyny.
3. Często prosimy o opinie i oferujemy pomoc naszym klientom, których maszyna była używana w ich fabryce przez jakiś czas.
4. Zapewniamy roczną gwarancję
5. Dobrze wyszkolony i doświadczony personel odpowie na wszystkie pytania w języku angielskim i chińskim
6,24 godziny na odpowiedź inżyniera (wszystkie usługi w ciągu 5 dni w rękach klienta przez kuriera Intl).
7.12 Miesięczna gwarancja i dożywotnia pomoc techniczna.
8. Twoje relacje biznesowe z nami będą poufne dla osób trzecich.
9. Oferowana dobra obsługa posprzedażna, wróć do nas, jeśli masz jakiekolwiek pytania.
Kontrola jakości
Mamy jeden dział jakości, który upewnia się, że materiał surowców jest dobry i zapewnia płynną pracę maszyny.
Jeśli chcesz dowiedzieć się więcej informacji o produkcie, możesz wysłać zapytanie, rozwiążemy każdy z twoich problemów i wyślemy ci działające wideo.
