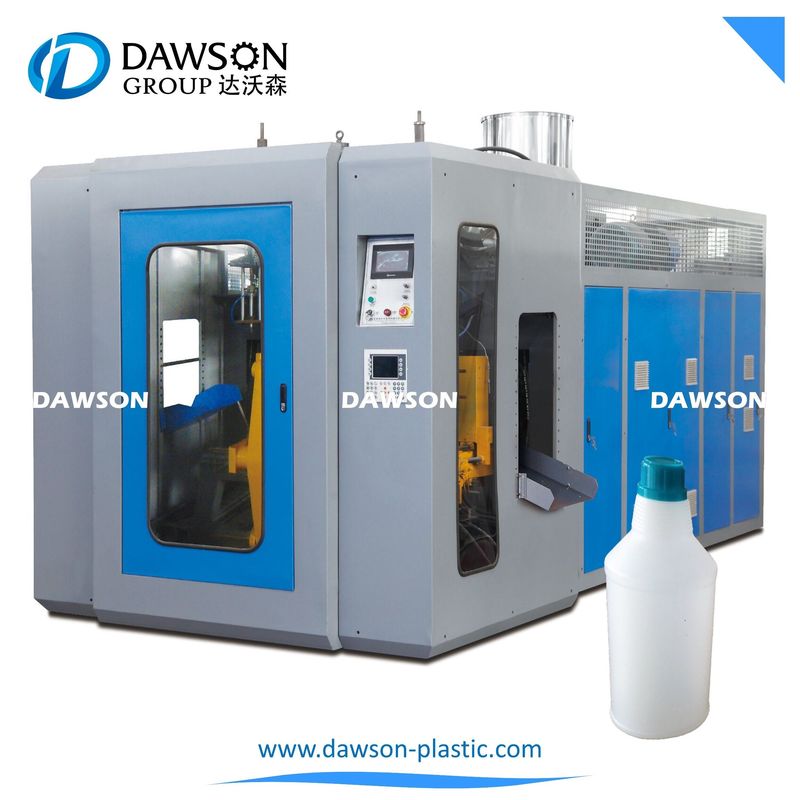

Wytłaczarki do wytłaczania z rozdmuchiwaniem 1L 2L HDPE z tworzywa sztucznego do produkcji butelek chemicznych
W pełni automatyczna maszyna do formowania butelek z rozdmuchiwaniem ABLB65 została specjalnie zaprojektowana do produkcji plastikowych butelek na wodę, butelek z olejem smarnym, butelek z detergentami, butelek kosmetycznych i innych plastikowych pojemników o pojemności nieprzekraczającej 5 litrów.
Cechy tej maszyny:
(1) Nadaje się do produkcji PE, HDPE, PP, PVC, PETG, PS tak dalej, dostępne są plastikowe pojemniki i butelki we wszystkich kształtach, max.Objętość produktu do 5L.
(2) Pojedyncza stacja z dwiema głowicami gwinciarskimi, bardzo łatwa w obsłudze i konserwacji.
(3) Większość elementów maszyny do formowania z rozdmuchiwaniem pochodzi od znanej światowej marki.
(4) W pełni automatyczny proces o niskim zużyciu energii, wysokiej wydajności, szybkiej i bezpiecznej obsłudze, łatwy w konserwacji.
(5) Dostępnych jest wiele śrub dla dwuwarstwowej lub przezroczystej linii dźwigni cieczy.
(6) Dostępne automatyczne urządzenie do odpryskiwania, może usunąć dodatkowe części butelek.
(7) Automatyczny system smarowania sterowany przez PLC.
Maks.Objętość produktu |
5 litrów |
| Wydajność wyjściowa | 150~180szt/h |
| Średnica śruby | 65mm |
| Stosunek L/D śruby | 24L/d |
| Moc napędu śrubowego | 18,5 kW |
| Moc grzewcza śruby | 6kW |
| Strefy grzewcze | 3 strefy |
| Wyjście HDPE | 80kg/h |
| Moc napędu pompy oleju | 7,5 kW |
| Siła docisku | 65 zł |
| Maksymalny rozmiar formy | 148-568mm |
| Udar pleśni | 330*370mm |
| Maksymalna średnica matrycy | 160mm |
| Ciśnienie nadmuchu | 0,6mpa |
| Objętość powietrza | 0,6m³/min |
| Ciśnienie wody chłodzącej | 0,3mpa |
| Konsumpcja wody | 50L/min |
| Rozmiar maszyny | 3,1 * 1,5 * 2,7 m |
| Ciężar maszyny | 5,5 tony |
GRUPA MASZYN I FORM DAWSON
Automatyczna wytłaczarka z rozdmuchemABLB75II
UProdukt: Butelki 0 ~ 5 L
UZasilanie: trójfazowe 380/220 V 50/60 Hz
UNumer głowicy matrycy:Pojedynczy /Podwójnie
UOdpowiedni surowiec: PE, PP, PVC, PS, PETG
UWydajność wyjściowa: 220 ~ 240 szt./h (5L) / z pojedynczą głowicą
450~480 szt./h (1L) / z podwójną głowicą
| Podstawowe parametry | Odpowiedni materiał | HDPE.PP, PVC, PS, PETG itd. | ||
| maksymalna głośność | 5L(Pojedyncza głowica) / 1L podwójna głowica gwinciarska | |||
| Pojemność wyjściowa | 220~240 szt./h | |||
| Rozmiar | 3,8*2,3*2,5(M) | |||
| Waga | 4,8T | |||
| System | Specyfikacja | Parametry | Notatka | |
| System plastyfikacji | ||||
| Podsumować | Wysokowydajny system plastyfikacji o niskim zużyciu energii, sterowanie przetwornikiem, funkcja samoobrony po uruchomieniu w niskiej temperaturze | |||
| Reduktor | Materiał korpusu skrzyni biegów: HT200 Materiał przekładni: ZG35CrMo Materiał łożyska: 42CrMo Obróbka cieplna przekładni: hartowanie |
Marka:GuoTai (Najlepszy dostawca skrzyń biegów w Chinach) |
||
| Śruba | ∮.75mm, stosunek L/D 25/1, Materiał:38CrMoALA Obróbka cieplna azotowania Chłodzenie przez wentylator chłodzący |
Dostępny system chłodzenia | ||
| Plastyfikacja | 100 kg/H | HDPE | ||
| Strefa grzewcza | 3-4 grzałka aluminiowa | Automatyczne ogrzewanie | ||
| Moc grzewcza | 4KW/H | |||
| Silnik wytłaczania | Trzyfazowy silnik asynchroniczny(380V, 50Hz) 30KM | Marka:Siemens | ||
| Wentylator chłodzący | 3-4 strefy | Automatyczne chłodzenie | ||
System wytłaczania |
||||
| Podsumować | Wysokiej jakości stal stopowa, centralne podawanie Możliwość zmiany na głowicę podwójną lub głowicę potrójną |
|||
| Numer głowicy matrycy | Pojedyncza głowica na 5L / podwójna na 1L | |||
| Odległość od środka głowic gwinciarskich | 130 mm lub 160 mm dla podwójnej głowicy gwinciarskiej 75 mm lub 80 mm dla czterech głowic gwinciarskich |
|||
| Umrzeć głową | Materiał głowicy matrycy:38CrMoAlA + 40Cr + 45 # Stal Stopień zwierciadła kukurydzy głowicy matrycy |
Zapewniamy kompletny zestaw matryc dla każdej próbki za darmo | ||
| Ogrzewanie | 3-4 cykl ogrzewania stali nierdzewnej Z grzałką typu Plug Wysokiej jakości termopara do sprawdzania temperatury |
Grzałka z wtyczką jest łatwiejsza i wygodniejsza do zmiany głowic gwinciarskich | ||
| Moc grzewcza | 3 ~ 5 kW | |||
| System mocowania | Automatyczny system smarowania systemu mocowania | |||
| Siła docisku | 80KN | |||
| Odległość szablonu | 150~560mm | |||
| Maksymalny rozmiar formy | 400X450mm | |||
| Ruch przesuwania płyty | 520mm | |||
| Smarowanie | Wyposażony w automatyczny system smarowania | |||
System elektryczny |
Podsumować | Ekran dotykowy PLC + (interfejs człowiek-maszyna) standardowy system sterowania wytłaczarką z rozdmuchem (automatyczne monitorowanie, alarmy o błędach, automatyczne liczenie, dostępna funkcja pomocnicza) | Siemenslub MITSUBISHIPLC System+ EKRAN DOTYKOWY |
|
| Obsługa interfejsu | Ekran dotykowy, automatyczny system autodiagnostyki alarmowej | |||
| Kontrola temperatury | Moduł automatycznej kontroli temperatury | MODUŁ Siemens LUB MITSUBISHI | ||
| Części elektryczne | Elektryka Schneidera i przekaźnik Omron | |||
| Ochrona elektryczna | Przeciążenie amperowe, funkcja samoochrony przed zwarciem elektrycznym; | |||
| Parison kontroler | Japan MOOG 100-punktowy kontroler parison + zawór serwo Moog + zbiornik oleju ze stali nierdzewnej + rury i złączki olejowe (Opcjonalny:10500 USD/ w razie potrzeby kompletny zestaw ) |
|||
| Inwertor | DELTA (Tajwan)380V50Hz Jeden na śrubę główną + drugi na śrubę dźwigni |
|||
| System hydrauliczny | Podsumować | Wielofunkcyjny zintegrowany blok hydrauliczny Sterowanie proporcjonalne, wysoka wydajność | ||
| Silnik pompy oleju | Trzyfazowy silnik asynchroniczny(380V,50 Hz) 7,5 kW | |||
| Pompa olejowa | Importowana podwójna pompa | |||
| Zawory | Japonia YUKEN Zawory hydrauliczne | |||
| YUKEN zawór hydrauliczny Precyzyjna kontrola Bardziej bezpieczny i łatwy w obsłudze i konserwacji Również seria YUKEN pozwala uniknąć problemów z wyciekiem zarówno wewnętrznym, jak i zewnętrznym, co sprawia, że cała operacja jest niezawodna i bezpieczna. |
||||
| O-uszczelki | Wysokiej jakości uszczelnienia typu O |
Do każdego uszczelnienia zapewniamy części zamienne | ||
| Rury olejowe | Dwuwarstwowa odporna na nadciśnienie | |||
| Ciśnienie w systemie | LP 100 bar / HP 130 bar Gwinty bloku hydraulicznego zastosowanie połączenia śrubowego GE (ISO 1179) |
|||
| System chłodzenia | Oddzielny cykl chłodzenia wodą, układ chłodzenia chłodnicy oleju Wysokiej jakości chłodnica oleju |
|||
| System pneumatyczny | Podsumować | Tajwański system pneumatyczny AIRTAC | ||
| Ciśnienie powietrza | 0,8 MPa | |||
| Przemieszczenie powietrza | 0,8M3/min | |||
| Zawór elektromagnetyczny | AIRTAC | |||
| System chłodzenia | Podsumować | Oddzielny układ chłodzenia formy, beczki i układu olejowego | ||
| Medium chłodzące | Woda | |||
| Przepływ wody | 80L/min | |||
| Ciśnienie wody | 0,3-0,6 MPa | |||
