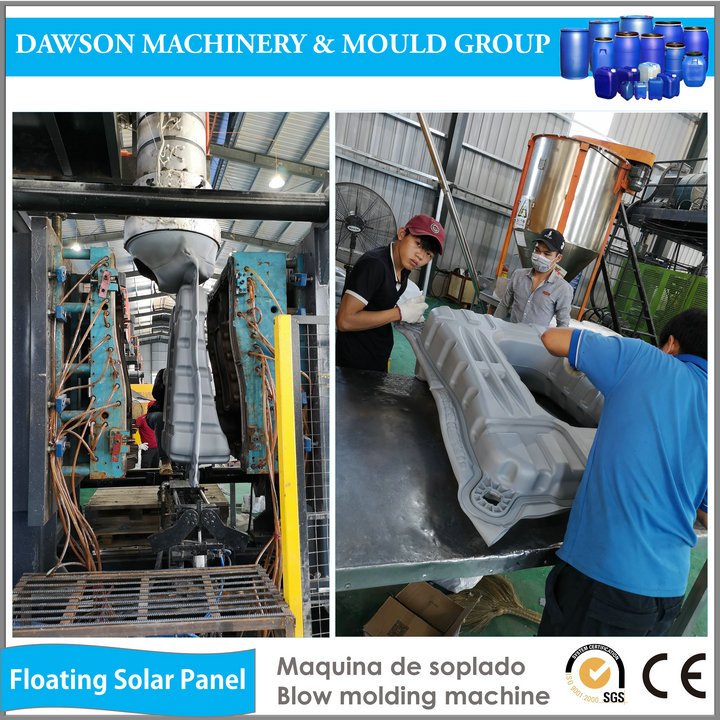

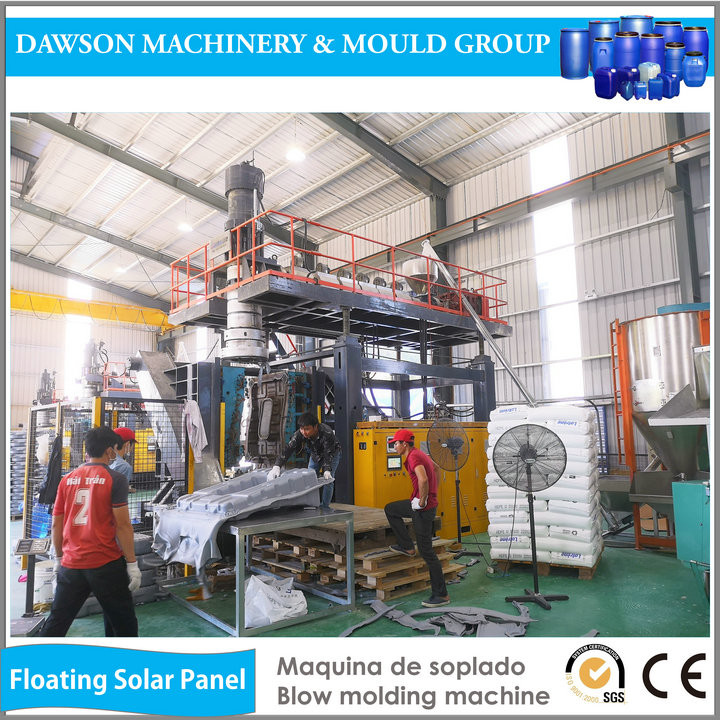

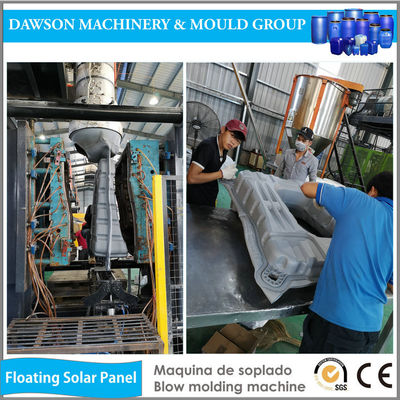

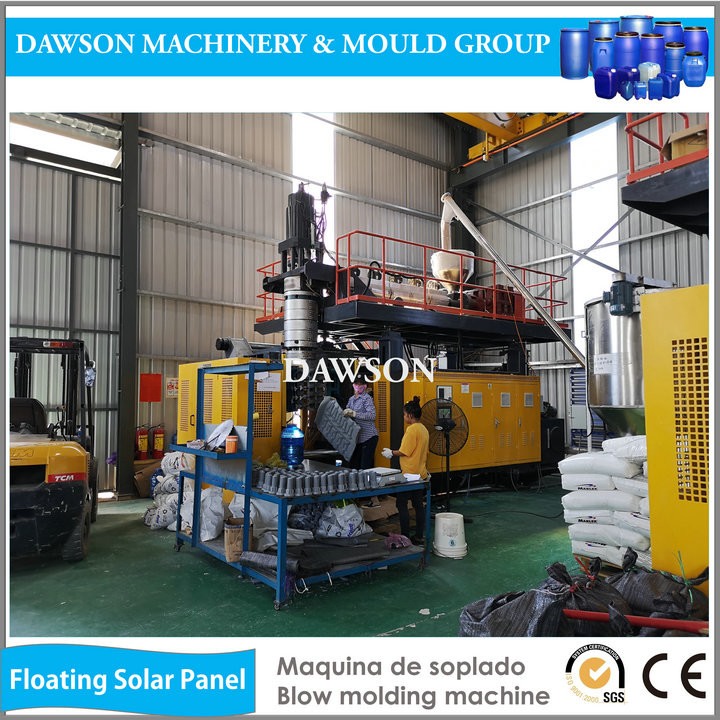

Wytłaczarka do formowania rozdmuchowego ABLD100
| wytłaczarka | |||
| 1 | Średnica śruby | 100 mm | |
| 2 | Współczynnik L/D | 24:1 | |
| 3 | Prędkość śruby | 15~50 obr./min. | |
| 4 | Silnik napędowy | 45 kW | |
| 5 | Strefa grzewcza z wentylatorem chłodzącym | 6 stref | |
| 6 | Wydajność/Wydajność | 170 kg/godz. (granulat HDPE) | |
| 8 | Moc grzewcza | 25,1 kW | |
| 9 | Pionowa regulacja głowicy | 500 mm | |
| 10 | Regulacja głowicy przód/tył | 500 mm | |
| 11 | Cylinder lufy z rowkiem | Posiada IKV | |
| 12 | Skrzynia biegów | Reduktor z twardymi zębatkami | |
| 13 | Drabina i barierki ochronne | Posiada | |
| Głowica akumulatora | |||
| 1 | Pojemność akumulatora | 20L (15kg HDPE) | |
| 2 | Projekt | Pierwszy wchodzi, pierwszy wychodzi | |
| 3 | Strefa grzewcza | 6 stref | |
| 4 | Moc grzewcza | 25,1 kW | |
| 5 | Maksymalna średnica matrycy i trzpienia | 450 mm | |
| 6 | Oś głowicy matrycy z wstępnym nadmuchem | Ø120mm | |
| 7 | Pomiar skoku wypychania akumulatora | Przetwornik Włochy Gefran | |
| 8 | Ciśnienie wtrysku | 12 MPa | |
| 9 | Zatrzymanie wytłaczarki | Posiada | |
| JEDNOSTKA ZACISKOWA | |||
| 1 | Pręt wiążący | Dwa pręty wiążące | |
| 2 | Rozmiar płyty | 900(S)X1400(W) | |
| 3 | Długość formy | 900-960 mm | |
| 4 | Siła zacisku | 780KN | |
| 5 | Skok zamknięcia/otwarcia | 880-1700 mm | |
| 6 | Waga formy | Maks. 5000 kg | |
| 7 | Pomiar skoku zacisku | Przetwornik Włochy Gefran | |
| 8 | Zawór hydrauliczny | Tajwan Hitech | |
| 9 | Liczba cylindrów hydraulicznych | 1 | |
| 10 | Wysokie ciśnienie | 14 MPa | |
| 11 | Części podporowe do ruchu płyty | Prowadnica liniowa | |
| UKŁAD HYDRAULICZNY | |||
| 1 | Silnik główny/silnik pomocniczy | AC15Kw/15Kw | |
| 2 | Zawór hydrauliczny | Tajwan Hitech | |
| 3 | Pompa hydrauliczna | Tajwan Hitech | |
| 4 | Pojemność zbiornika oleju | 850L | |
| 5 | Ciśnienie robocze | 12 MPa | |
| 6 | Chłodzenie wodą dla oleju | stałe | |
| 7 | Kontrola poziomu oleju | należy obserwować bagnet | |
| UKŁAD PNEUMATYCZNY | |||
| 1 | Ciśnienie robocze | 0,8 MPa | |
| 2 | Ciśnienie nadmuchu | 0,8 MPa | |
| 3 | Obwód nadmuchu igłowego | Wysokie i niskie ciśnienie | |
| 4 | Nadmuch przerywany | Posiada | |
| 5 | Kontrolowane powietrze podporowe dla kalibracji | Posiada | |
| 6 | Zawory powietrza | AIRTAC | |
| 7 | Szybkie odpowietrzanie powietrza podporowego | Posiada | |
| KONTROLA KALIBRACJI | |||
| 1 | Programator | JAPAN MOOG | |
| 2 | Zawór serwo | MOOG |
|
| 3 | Siłownik serwo | Integracja głowicy matrycy | |
| 4 | Agregat hydrauliczny | TAIWAN YOSHE Pompy tłokowe o zmiennej pojemności | |
| ELEKTRYCZNOŚĆ | |||
| 1 | Stycznik | Schneider | |
| 2 | Całkowite podłączone obciążenie (w przybliżeniu) | 114 kW/h | |
| 3 | Średnie zużycie energii (w przybliżeniu) | 42 kW/h | |
| CHŁODZENIE WODĄ | |||
| 1 | Zużycie wody przez maszynę |
6000 l/h | |
| 2 | Zużycie wody przez formę |
6000 l/h | |
| ZUŻYCIE POWIETRZA | |||
| 1 | Zużycie sprężonego powietrza | 1,2 kgf/cm2, 3000 l/min | |
| INNE CECHY | |||
| 1 | Sterowanie PLC | MITSUBISHI | |
| 2 | Interfejs człowiek-maszyna | Hitech | |
| 3 | Przechowywanie receptur na dysku twardym | Dostępne | |
| KONTROLA OGRZEWANIA | |||
| 1 | Zasilanie elementu grzejnego | Przekaźnik + stycznik | Japonia Omron+Korea LG |
| 2 | Kontrola | Sterowanie PLC | |
| 3 | Typ termopary | Typ K | |
| 4 | Regulowany alarm dolnego i górnego limitu | Posiada | |
| 5 | Zapobieganie zimnemu rozruchowi śruby | Posiada | |
| 6 | Alarm uszkodzenia termopary i elementu grzejnego | Posiada, uszkodzenie elementu grzejnego przez amperomierz | |
| 7 | Funkcja podgrzewania | Posiada | |
| Pierścień MATRYCY I trzpień MATRYCY | |||
| 1 | jeden zestaw matrycy i trzpienia | Jeden zestaw zgodnie z wymaganiami klienta | |
| 2 | Materiał testowy | Kupujący dostarcza 300 kg materiału sprzedawcy do testowania maszyny | |
| OPCJA | |||
| 1 | Dmuchanie od dołu (hydrauliczne) i jednostka uszczelniająca (pneumatyczna) | Podwójny trzpień nadmuchowy (w tym rozszerzanie i góra-dół i uszczelnienie kalibracji) | |
| 2 | Robot | Posiada | |
| 3 | Wymiar maszyny | 6,8×3,3×5 | |
| 4 | Całkowita waga | 20 | |
