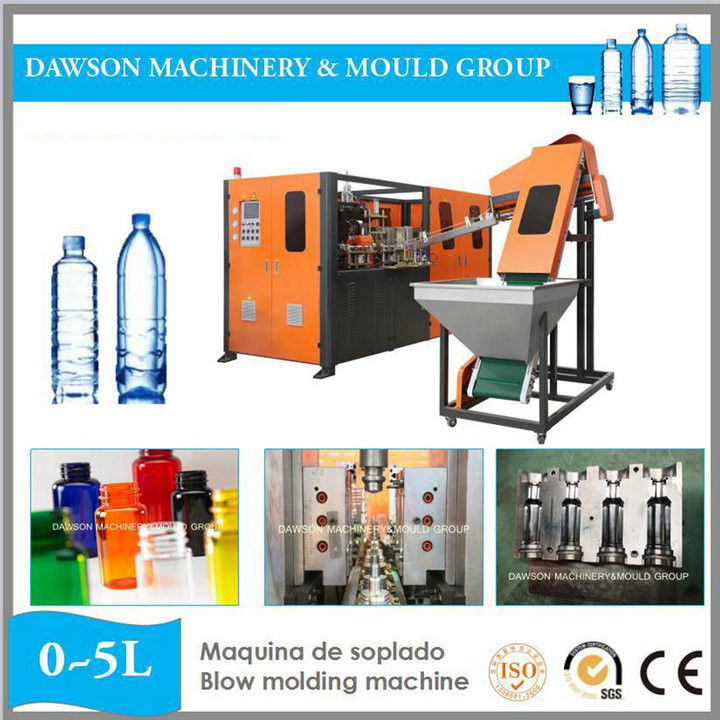

Maszyna do rozdmuchiwania butelek PET
!! WYSOKA PRĘDKOŚĆ !!
Maszyna do rozdmuchiwania butelek YCQ z 2~8 gniazdami jest specjalnie zaprojektowana do produkcji butelek na wodę, butelek PET o wysokiej odporności na ciepłodo gorącego napełniania, takich jak soki i herbata. Wykorzystuje wielokrotne rozdmuchiwanie w celu zmniejszenia naprężeń resztkowych, w wyniku czego uformowana butelka ma niewielki skurcz podczas gorącego napełniania.
Ponadto krystalizacja różni się w zależności od konstrukcji formy, w wyniku czego wyprodukowana butelka PET może wytrzymać temperaturę powyżej 90°C w zależności od rodzaju materiału PET o różnym stopniu krystalizacji. Tryb rozdmuchiwania szyjki w górę chroni preformę butelki przed uszkodzeniem podczas rozdmuchiwania i zapewnia stabilną wydajność. Dzięki wysokiej wytrzymałości, dobrej przejrzystości i niskim kosztom produkcji, obfitości zasobów materiałowych, YCQ odgrywa dużą rolę na rynku gorącego napełniania.
Parametr techniczny
Maszyna typu automatycznego
| Model | Pozycja | YCQ-2 | YCQ-4 | YCQ-6 | YCQ-8 |
| Wydajność | Zależy od projektu butelki | 2400-3000 szt./h | 3500-4500 szt./h | 5500-6500 szt./h | 8000-9000 szt./h |
| Rodzaj produktu | Pojemność | 0,1-2,0L | 0,1-2,0L | 0,1-2,0L | 0,1-2,0L |
| Średnica korpusu | ≤100mm | ≤100mm | ≤100mm | ≤100mm | |
| Wysokość | ≤310mm | ≤310mm | ≤330mm | ≤330mm | |
| Średnica szyjki | ≤38mm | ≤38mm | ≤38mm | ≤38mm | |
| Forma | Gniazdo | 2 | 4 | 6 | |
| Grubość formy | 240mm | 240mm | 240mm | 240mm | |
| Objętość formy | 260*240*370mm | 510*240*360mm | 640*240*360mm | 640*240*360mm | |
| Moc głównej maszyny | Zasilanie | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 560/60HZ |
| 3-fazowy | 3-fazowy | 3-fazowy | 3-fazowy | ||
| Moc znamionowa | 25kw | 49kw | 73kw | 97kw | |
| Rzeczywista moc | 6,5kw | 13kw | 25kw | ||
| Układ pneumatyczny | Sprężarka powietrza HP | 1,6m³/min3,0Mpa | 3,0m³/min3,0Mpa | 6,0m³/min3,0Mpa | 6,0m³/min3,0Mpa |
| Sprężarka powietrza LP | 1,0m³/min1,0Mpa | 1,6m³/min1,0Mpa | 2,0m³/min1,0Mpa | 23,0m³/min1,0Mpa | |
| Zbiornik powietrza | 0,6m³3,0Mpa | 0,6m³3,0Mpa | 1,0m³3,0Mpa | 1,0m³3,0Mpa | |
| Osuszacz powietrza | 1,0m³/min3,0Mpa | 2,0m³/min3,0Mpa | 6,0m³/min3,0Mpa | 6,0m³/min3,0Mpa | |
| Woda chłodząca | Chłodziarka wody | 3HP | 3HP | 5HP | 8HP |
| Maszyna | Rozmiar (dł.*szer.*wys.) | 1900*1280*1930mm | 1900*1860*1930mm | 4100*1400*1800mm | 4100*2200*1800mm |
| Waga | 2000kg | 3600kg | 4200kg | 5800kg | |
| Rozdrabniacz preform | Rozmiar (dł.*szer.*wys.) | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm |
| Waga | 500kg | 500kg | 500kg | 500kg |
| JEDNOSTKA | YCQ-12 | YCQ-8 | YCQ-1500 | YCQ-1-20 | ||
| Teoretyczna wydajność | Szt./h | 500 | 900 | 1800 | 90 | |
| Produkt | Pojemność | L | 5,0 | 2,0 | 2,0 | 20 |
| Maks. wysokość | mm | 360 | 360 | 360 | 550 | |
| Maks. średnica | mm | 120 | 105 | 105 | 300 | |
| Forma | Liczba gniazd | / | 1 | 2 | 4 | 1 |
| Wymiar płyty formy (dł.*wys.) | mm | 490*470 | 490*405 | 490*405 | 620*620 | |
| Grubość formy | mm | 250 | 220 | 220 | 380 | |
| Skok otwarcia formy | mm | 220 | 180 | 180 | 380 | |
| Elektryczny | Moc | / | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ |
| Całkowita moc | KW | 11 | 11 | 21 | 36 | |
| Moc grzewcza | KW | 10 | 10 | 20 | 37 | |
| Maszyna | Wymiar korpusu głównego (dł.*szer.*wys.) | m | 1,5*0,65*2,0 | 1,5*0,65*2,0 | 1,5*0,65*2,0 | 2,1*0,75*1,6 |
| Waga korpusu głównego | kg | 600 | 550 | 550 | 900 | |
| Podgrzewacz wstępny (dł.*szer.*wys.) | m | 1,5*0,65*1,5 | 1,4*0,65*1,5 | 1,8*0,65*1,5 | 2,7*0,7*1,6 | |
Cechy maszyny
A. Stabilna wydajność z zaawansowanym PLC.
B. Automatyczne transportowanie preform za pomocą transportera.
C. Silna przenikalność i dobre i szybkie rozprowadzanie ciepła poprzez obracanie butelek wokół własnej osi i obracanie ich jednocześnie w szynach w podczerwonym podgrzewaczu wstępnym.
D. Wysoka regulacja umożliwiająca podgrzewanie wstępne preform w kształtach poprzez regulację rury świetlnej i długości płyty odbijającej w obszarze podgrzewania wstępnego oraz stałą temperaturę w podgrzewaczu wstępnym za pomocą automatycznego urządzenia termostatycznego.
E. Wysokie bezpieczeństwo z automatycznym urządzeniem blokującym w każdym działaniu mechanicznym, które spowoduje, że procedury przejdą w stan bezpieczeństwa w przypadku awarii w określonej procedurze.
F. Brak zanieczyszczeń i niski poziom hałasu dzięki siłownikowi pneumatycznemu napędzającemu działanie zamiast pompy olejowej.
G. Zadowolenie z różnych ciśnień atmosferycznych do rozdmuchiwania i działania mechanicznego poprzez podzielenie rozdmuchiwania i działania na trzy części na schemacie ciśnienia powietrza maszyny.
H. Silna siła mocowania z wysokim ciśnieniem i podwójnymi łącznikami korbowymi do blokowania formy.
I. Dwa sposoby obsługi: Automatyczny i ręczny.
J. Bezpieczna, niezawodna i unikalna konstrukcja położenia zaworu, aby schemat ciśnienia powietrza maszyny był łatwiejszy do zrozumienia.
K. Niskie koszty, wysoka wydajność, łatwa obsługa, łatwa konserwacja itp. z automatycznym procesem technologicznym.
L. Unika się zanieczyszczenia korpusu butelki.
M. Idealny efekt chłodzenia z systemem chłodzenia.
N. Łatwa instalacja i uruchomienie.
O. Niski wskaźnik odrzutów: Mniej niż 0,3 procent.
Części maszyny
| Cylinder rozdmuchujący | Festo | Niemcy |
| Cylinder zamykający i otwierający formę | Festo | Niemcy |
| Wartość | Festo | Niemcy |
| Cylinder obrotowy | SMC | Japonia |
| PLC | Mitsubishi | Japonia |
| Ekran dotykowy | Hitech | Tajwan |
| Przełącznik | Omron | Japonia |
Nasza usługa
Usługa instalacji
Po zakończeniu warunków przygotowawczych, nasz szybki i profesjonalny zespół inżynierów serwisu posprzedażnego uda się do Twojej fabryki, aby zainstalować maszynę, dostarczyć instrukcję obsługi i przeszkolić Twoich pracowników, aż będą mogli dobrze obsługiwać maszynę.
Usługa próbki
1. Możemy przesłać Ci film z działającej maszyny.
2. Zapraszamy do odwiedzenia naszej fabryki i zobaczenia działającej maszyny.
Usługa dostosowana
1. Możemy zaprojektować maszyny zgodnie z Twoimi wymaganiami (materiał, moc, rodzaj napełniania, rodzaje butelek i tak dalej), jednocześnie udzielimy Ci naszej profesjonalnej sugestii, jak wiesz, jesteśmy w tej branży od wielu lat.
Serwis posprzedażny
1. Dostarczymy maszynę i dostarczymy list przewozowy na czas, aby upewnić się, że możesz szybko otrzymać maszynę
2. Po zakończeniu warunków przygotowawczych, nasz szybki i profesjonalny zespół inżynierów serwisu posprzedażnego uda się do Twojej fabryki, aby zainstalować maszynę, dostarczyć instrukcję obsługi i przeszkolić Twoich pracowników, aż będą mogli dobrze obsługiwać maszynę.
3. Często prosimy o opinie i oferujemy pomoc naszym klientom, których maszyny są używane w ich fabrykach od jakiegoś czasu.
4. Zapewniamy roczną gwarancję
5. Dobrze wyszkolony i doświadczony personel odpowie na wszystkie Twoje pytania w języku angielskim i chińskim
6. 24 godziny odpowiedzi inżyniera (wszystkie części serwisowe 5 dni w rękach klienta przez kuriera międzynarodowego).
7. 12 miesięcy gwarancji i dożywotnie wsparcie techniczne.
8. Twoje relacje biznesowe z nami będą poufne dla osób trzecich.
9. Oferowana dobra obsługa posprzedażna, skontaktuj się z nami, jeśli masz jakieś pytania.
Kontrola jakości
Mamy oddzielny dział jakości, który dba o to, aby materiał surowców był dobry i zapewniał płynne działanie maszyny.
Jeśli chcesz dowiedzieć się więcej informacji o produkcie, możesz wysłać zapytanie, rozwiążemy każdy Twój problem i wyślemy Ci film z działania.
