Wydmuchiwarka o specjalnej konstrukcji to maszyna do formowania z rozdmuchiwaniem, która wykorzystuje arkusz, stopiony materiał i zimny półfabrykat jako kształtkę wstępną do formowania z rozdmuchiwaniem pustego korpusu o specjalnym kształcie i przeznaczeniu.Ze względu na różne kształty i wymagania wytwarzanych produktów, konstrukcja maszyny rozdmuchowej jest również inna.
Oszczędność energii wydmuchiwarki można podzielić na dwie części: jedna to część zasilająca, a druga to część grzewcza.
Oszczędność energii w części zasilającej:większość z nich korzysta z przetwornic częstotliwości.Sposobem na oszczędzanie energii jest zaoszczędzenie pozostałego zużycia energii silnika.Na przykład rzeczywista moc silnika wynosi 50 Hz, ale w rzeczywistości potrzebujesz tylko 30 Hz w produkcji.Nadmiar zużycia energii zostanie zmarnowany.Przetwornica częstotliwości ma zmieniać moc wyjściową silnika, aby uzyskać efekt oszczędności energii.
Oszczędność energii części grzewczej:większość oszczędności energii w części grzewczej wykorzystuje grzejnik elektromagnetyczny, a wskaźnik oszczędności energii wynosi około 30% - 70% starej cewki oporowej.
W pełni automatyczna maszyna do produkcji butelek ABLB75 jest specjalnie zaprojektowana do plastikowych butelek chemicznych, butelek medycznych, butelek oleju smarowego, butelek kosmetycznych i innych małych plastikowych butelek o pojemności nie większej niż 5 litrów.
1. Odpowiednie produkty
Butelki 0 ~ 5L HDPE, PP
Aplikacje:butelki na mleko, pojemniki na żywność, słoiki, butelki chemiczne,
Butelki na smary, butelki do użytku domowego, butelki do detergentów/szamponów, butelki na olej.
2. Stacja
Ta maszyna może być podwójną stacją lub pojedynczą pojedynczą stacją, w zależności od wymagań dotyczących wydajności.
3. Głowica umrzeć
Ta maszyna podczas używaniapojedyncza głowica matrycy, może zrobić butelki od 2L do 5L,
, głowicę można również zmienić napodwójna głowica.
Pojedyncza głowica (2 ~ 5L)
Głowica podwójna (0 ~ 2L)
Wymiana systemu głowicy gwinciarskiej zajmuje około 1,5~3h, wliczając w to również czas nagrzewania.
4.Pleśnia -Aluminium 7075 # wstawiona miedź berylowa
najlepszy materiał do formowania z rozdmuchiwaniem, forma aluminiowa ma dobre chłodzenie, a miedź berylowa jest również bardzo trwała.
(Dostarczamy również materiał S50c, P20, S136 do wyboru, forma może być automatycznie migocząca lub bez automatycznego migotania.)
5. System sterowania MOOG 100 Point Parisonto program do zmiany grubości kształtki, ponieważ plastik jest wytłaczany z głowicy gwinciarskiej, programowanie może:
1.Zmniejsz używany plastik
2.Ulepszony rozkład grubości ścian
3.Skróć czas chłodzenia
Czy musimy korzystać z systemu parison MOOG?
Nie, mamy też wielu klientów, z których nie korzystająMOOGsystem kontroli parison, podobnie jak w przypadku głowicy gwinciarskiej naszej maszyny, możemy również ręcznie regulować odstępy matrycy, z czego można również kontrolować grubość i wagę butelek.
MOOGjest bardziej precyzyjny i łatwiejszy do regulacji.Zależy to również od końcowych wymagań klientów i rynków.
Ale w przypadku niektórych specjalnie zaprojektowanych elementów do formowania z rozdmuchiwaniem i maszyn do formowania z rozdmuchiwaniem typu akumulacyjnego,MOOGjest niezastąpiony, trzeba go używaćMOOG.

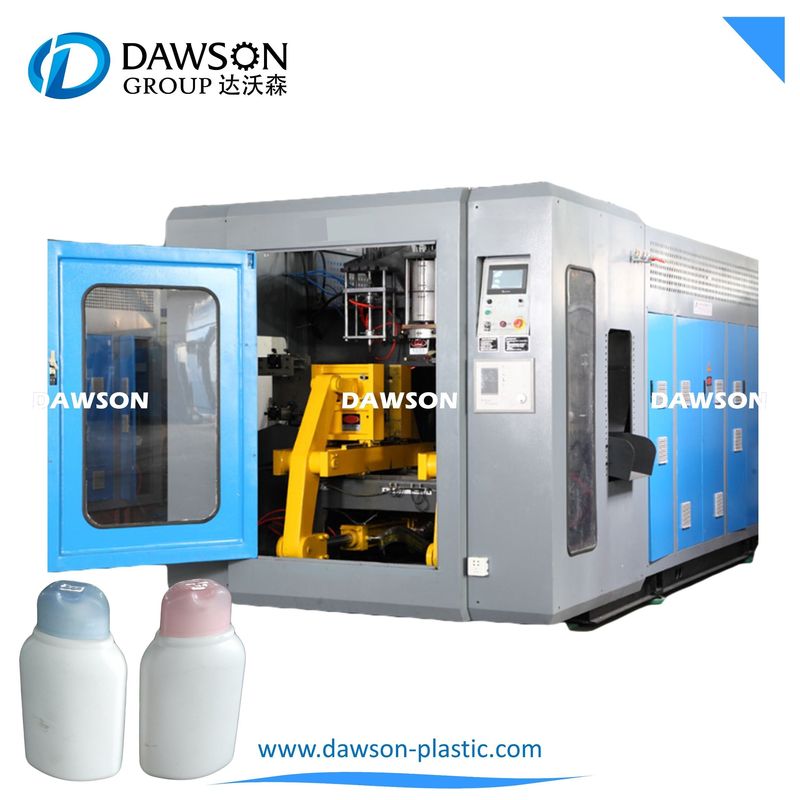

Automatyczna wytłaczarka z rozdmuchem ABLB75II
tyProdukt: Butelki 0 ~ 5 L
tyZasilanie: trójfazowe 380/220 v 50/60 Hz
tyNumer głowicy matrycy:Pojedynczy / Podwójnie
tyOdpowiedni surowiec: PE, PP, PVC, PS, PETG
tyWydajność wyjściowa: 220 ~ 240 szt./h (5L) / z pojedynczą głowicą
450~480 szt./h (1L) / z podwójną głowicą
| Podstawowe parametry | Odpowiedni materiał | PE.PP, PCV, PS, PETG, tak dalej | ||
| maksymalna głośność | 5L(Pojedyncza głowa) | |||
| Pojemność wyjściowa | 220~240 szt./h | |||
| Rozmiar | 3,8*2,3*2,5(M) | |||
| Waga | 4,8T | |||
| system | Specyfikacja | Parametry | Notatka | |
| System plastyfikacji | ||||
| Podsumować | Wysokowydajny system plastyfikacji o niskim zużyciu energii, sterowanie przetwornikiem, funkcja samoobrony po uruchomieniu w niskiej temperaturze | |||
| Reduktor | Materiał korpusu skrzyni biegów: HT200 Materiał przekładni: ZG35CrMo Materiał łożyska: 42CrMo Obróbka cieplna przekładni: hartowanie |
Marka:GuoTai (Najlepszy dostawca skrzyń biegów w Chinach) |
||
| Śruba | ∮.75mm, stosunek L/D 25/1, Materiał:38CrMoALA Obróbka cieplna azotowania Chłodzenie przez wentylator chłodzący |
Dostępny system chłodzenia | ||
| Plastyfikacja | 100 kg/H | HDPE | ||
| Strefa grzewcza | 3-4 grzałka aluminiowa | Automatyczne ogrzewanie | ||
| Moc grzewcza | 4KW/H | |||
| Silnik wytłaczania | Trzy fazowy silnik asynchroniczny(380 V, 50 Hz) 30 KM | Marka:Siemens | ||
| Wentylator chłodzący | 3-4 strefy | Automatyczne chłodzenie | ||
System wytłaczania |
||||
| Podsumować | Wysokiej jakości stal stopowa, centralne podawanie Możliwość zmiany na głowicę podwójną lub głowicę potrójną |
|||
| Numer głowicy matrycy | Pojedyncza głowica na 5L / podwójna na 1L | |||
| Odległość od środka głowic gwinciarskich | 130 mm lub 160 mm dla podwójnej głowicy gwinciarskiej 75 mm lub 80 mm dla czterech głowic gwinciarskich |
|||
| Umrzeć głową | Materiał głowicy matrycy:38CrMoAlA + 40Cr + 45 # Stal Stopień zwierciadła kukurydzy głowicy matrycy |
Zapewniamy kompletny zestaw matryc dla każdej próbki za darmo | ||
| Ogrzewanie | 3-4 cykl ogrzewania stali nierdzewnej Z grzałką typu Plug Wysokiej jakości termopara do sprawdzania temperatury |
Grzałka z wtyczką jest łatwiejsza i wygodniejsza do zmiany głowic gwinciarskich | ||
| Moc grzewcza | 3 ~ 5 kW | |||
| System mocowania | Automatyczny system smarowania systemu mocowania | |||
| Siła docisku | 80KN | |||
| Odległość szablonu | 150~560mm | |||
| Maksymalny rozmiar formy | 400X450mm | |||
| Ruch przesuwania płyty | 520mm | |||
| Smarowanie | Wyposażony w automatyczny system smarowania | |||
System elektryczny |
Podsumować | Ekran dotykowy PLC + (interfejs człowiek-maszyna) standardowy system sterowania wytłaczarką z rozdmuchem (automatyczne monitorowanie, alarmy o błędach, automatyczne liczenie, dostępna funkcja pomocnicza) | SIEMENS lub MITSUBISHIPLC System+ EKRAN DOTYKOWY |
|
| Obsługa interfejsu | Ekran dotykowy, automatyczny system autodiagnostyki alarmowej | |||
| Kontrola temperatury | Moduł automatycznej kontroli temperatury | MODUŁ SIEMENS LUB MITSUBISHI | ||
| Części elektryczne | Elektryka Schneidera i przekaźnik Omron | |||
| Ochrona elektryczna | Przeciążenie amperowe, funkcja samoochrony przed zwarciem elektrycznym; | |||
| Parison kontroler | JAPAN MOOG 100-punktowy kontroler parison + zawór serwo Moog + zbiornik oleju ze stali nierdzewnej + rury i złączki olejowe (Opcjonalny :10500 USD/ w razie potrzeby kompletny zestaw ) |
|||
| Inwertor | DELTA (TAJWAN)380V50HZ Jeden na śrubę główną + drugi na śrubę dźwigni |
|||
| System hydrauliczny | Podsumować | Wielofunkcyjny zintegrowany blok hydrauliczny Sterowanie proporcjonalne, wysoka wydajność | ||
| Silnik pompy oleju | Trzy fazowy silnik asynchroniczny(380V,50 Hz) 7,5 kW | |||
| Pompa olejowa | Importowana podwójna pompa | |||
| Zawory | JAPONIA YUKEN Zawory hydrauliczne | |||
| YUKEN zawór hydrauliczny Precyzyjna kontrola Bardziej bezpieczny i łatwy w obsłudze i konserwacji Również seria YUKEN pozwala uniknąć problemów z wyciekiem zarówno wewnętrznym, jak i zewnętrznym, co sprawia, że cała operacja jest niezawodna i bezpieczna. |
||||
| O-uszczelki | Wysokiej jakości uszczelnienia typu O |
Do każdego uszczelnienia zapewniamy części zamienne | ||
| Rury olejowe | Dwuwarstwowa odporna na nadciśnienie | |||
| Ciśnienie w systemie | LP 100 bar / HP 130 bar Gwinty bloku hydraulicznego zastosowanie połączenia śrubowego GE (ISO 1179) |
|||
| System chłodzenia | Oddzielny cykl chłodzenia wodą, układ chłodzenia chłodnicy oleju Wysokiej jakości chłodnica oleju |
|||
| System pneumatyczny | Podsumować | Tajwański system pneumatyczny AIRTAC | ||
| Ciśnienie powietrza | 0,8Mpa | |||
| Przemieszczenie powietrza | 0,8M3/min | |||
| Zawór elektromagnetyczny | AIRTAC | |||
| System chłodzenia | Podsumować | Oddzielny układ chłodzenia formy, beczki i układu olejowego | ||
| Medium chłodzące | Woda | |||
| Przepływ wody | 80L/min | |||
| Ciśnienie wody | 0,3-0,6 MPa | |||
| Rodzaj maszyny do rozdmuchiwania |
Wytłaczanie z rozdmuchem W technologii wytłaczania z rozdmuchem (EBM) tworzywo sztuczne jest topione i wytłaczane w pustą rurkę (prętkę).Ta kształtka jest następnie wychwytywana przez zamknięcie jej w schłodzonej metalowej formie.Powietrze jest następnie wdmuchiwane do kształtki wstępnej, nadmuchując ją do kształtu wydrążonej butelki, pojemnika lub części.Po wystarczającym ostygnięciu tworzywa następuje otwarcie formy i wyrzucenie części. Procesy EBM może być ciągły (ciągłe wytłaczanie kształtki) lub przerywany.Rodzaje sprzętu EBM można podzielić na następujące kategorie: 1. Sprzęt do ciągłego wytłaczania
Podstawowe polimery, takie jak PP, HDPE, PVC i PET, są coraz częściej współwytłaczane z wysokobarierowymi żywicami, takimi jak EVOH lub Nylon, w celu zapewnienia odporności na przenikanie wody, tlenu, CO2 lub innych substancji.W zastosowaniach mleczarskich możliwe jest wytłaczanie czarnej warstwy blokującej światło w środkowej warstwie pojemników, z nieprzezroczystą białą żywicą stosowaną w warstwie wewnętrznej i zewnętrznej. W porównaniu do formowania wtryskowego, formowanie z rozdmuchiwaniem jest procesem niskociśnieniowym, przy typowym ciśnieniu powietrza rozdmuchowego od 25 do 150 psi.Ten niskociśnieniowy proces umożliwia produkcję ekonomicznych stacji zaciskowych o niskiej sile, podczas gdy części mogą być nadal produkowane z wykończeniem powierzchni od wysokiego połysku po teksturę.Wynikające z tego niskie naprężenia w formowanych częściach pomagają również uczynić pojemniki odpornymi na naprężenia i pękanie naprężeniowe. Maszyny z głowicą akumulatorową służy do wytłaczania z rozdmuchem dużych przemysłowych pustych części.Przykładami części produkowanych na tej maszynie są bębny, kosze na śmieci, panele samochodowe, wyposażenie placów zabaw i duże pojemniki, takie jak kanistry, do przechowywania płynów.Większość części produkowanych na maszynach z głowicami akumulatorowymi jest jednowarstwowa;jednak specjalistyczne maszyny są w stanie wyprodukować części z maksymalnie siedmioma unikalnymi warstwami tworzywa sztucznego - maszyny te są wykorzystywane przede wszystkim do produkcji zbiorników na benzynę samochodową z warstwami barierowymi. |
